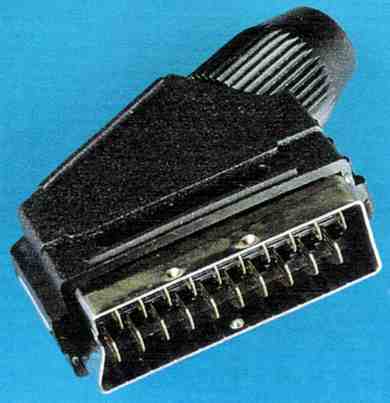

Scart-Stecker der Serie "SPTV..."
|
| Unsere Scart-Stecker der Serie "SPTV" gehören schon lange zu unserem festen Lieferprogramm und sind größtenteils ab Lager Lieferbar, bzw. kurzfristig beschaffbar. Bitte nennen Sie uns Ihre speziellen Wünsche. Folgende Versionen und Ausführungen gehören zu unserem Kernprogramm: . |
| Alle Scartstecker der Serie SPTV haben folgende Gemeinsamkeiten: | ||
 |
Isolierkörper: | PC UL 94V0 |
| Kontakte: | CuZn 37 + Ni + Sn | |
| Einsteckkraft: | max 50N | |
| Ausziehkraf:t | min 20N / max 50N | |
| Strombelastung Kontakte: | 3A - 20°C / 1A - 70°C | |
| Strombelastung gesamt: | 1,5A - 20°C / 0,1A - 70°C | |
| Spannung: | 35V - 50Hz | |
| Übergangswiderstand: | max 25 mOhm | |
| Isolationswiderstand: | min 5.000 MOhm | |
 |
||
|
Kontaktausführungen:
|
||
|
CT152 Lötkontakte:
|
CT 105 Crimpkontakte:
|
CT106 Crimpkontakte am Band:
|
 |
 |
 |
So finden Sie die richtige Buchse:
| SPTV.../... | |||||
|
Kabel
|
/
|
Ausführung
|
|||
| 10 | D=6+10mm | A |
 |
Mit 20 Lötkontakten | |
| 20 | D=4+6mm | B |
 |
Mit 20 Crimpkontakten am Band | |
| 30 | D=10+12mm | C |
 |
Mit 20 Lötkontakten montiert | |
| E |
 |
Mit 20 Crimpkontakten | |||
| SC |
 |
ohne Kontakte | |||
| AG |
|
CT152 vergoldet | |||
| CG |
|
Mit 20 Lötkontakten montiert vergoldet | |||
Das komplette Infoblatt können Sie sich auch als PDF-Datei herunterladen. Download PDF
Die hier gezeigten Buchsen geben nicht unser komplettes Lieferspektrum wieder.
Weitere Ausführungen und Bauformen fragen Sie bitte an.
